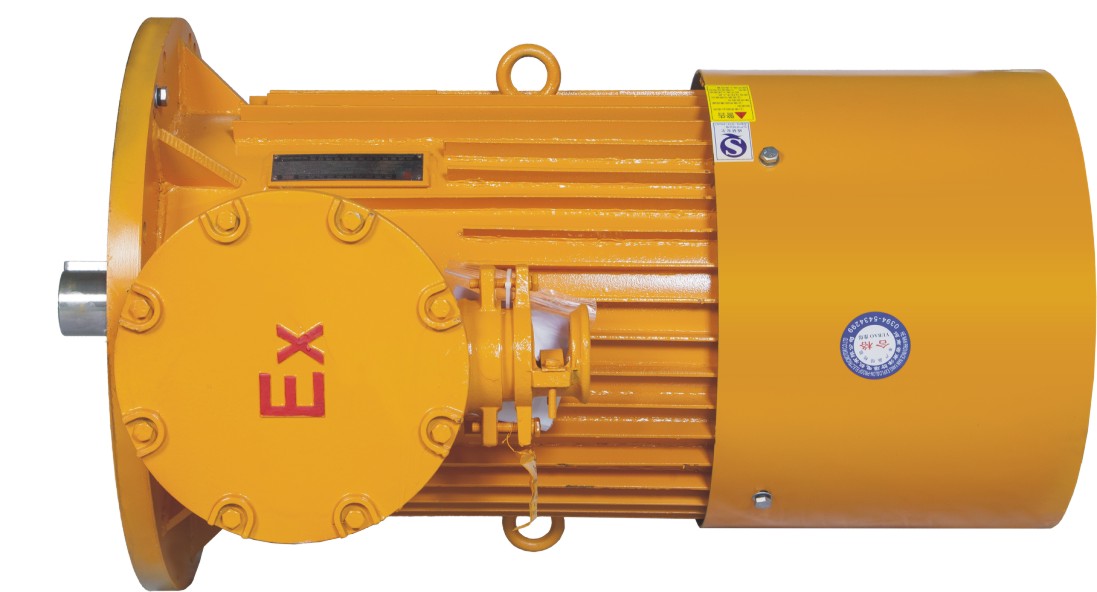

YBS系列輸送機用隔爆型三相異步電動機

1、 概述

1.1 刮板輸送機用隔爆型三相異步電動機（以下簡稱為：電動機），是為驅動煤礦井下采掘工作面可彎曲刮板輸送機、皮帶輸送機或其它設備配套的專用動力設備。

1.2 電動機的防爆性能符合GB3836.1-2010《爆炸性氣體環境用電氣設備  第1部分：通用要求》和GB3836.2-2010《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，制成隔爆型。防爆標志為Ex d I Mb，適用于煤礦井下具有可燃性氣體或煤塵與空氣形成爆炸性氣體環境的場所。用于驅動輸送機（運輸機）機械。

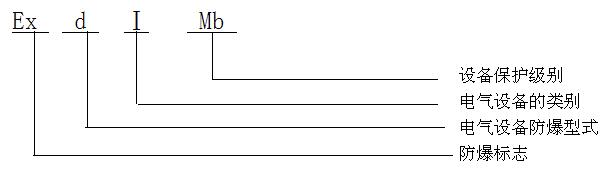

1.3電動機應按GB 3836.1、GB 3836.2的規定制成隔爆型，防爆標志Ex d I Mb(見GB 3836.1)。其代表意義如下：

2 電動機型號及代表意義

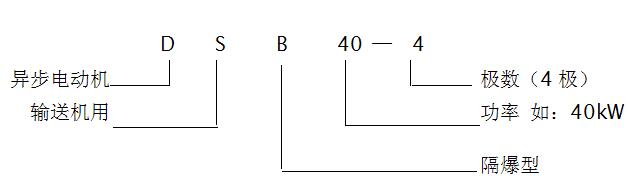

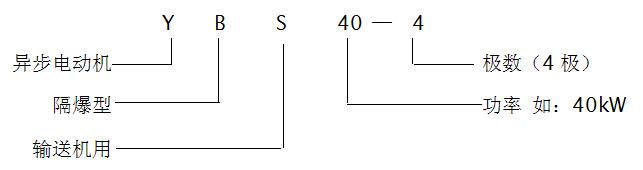

2.1 電動機型號代表意義

示例1：

示例2：

3.產品基本參數
額定電壓：380/660V、660/1140V
額定頻率：50HZ
功率范圍：、4KW-315KW

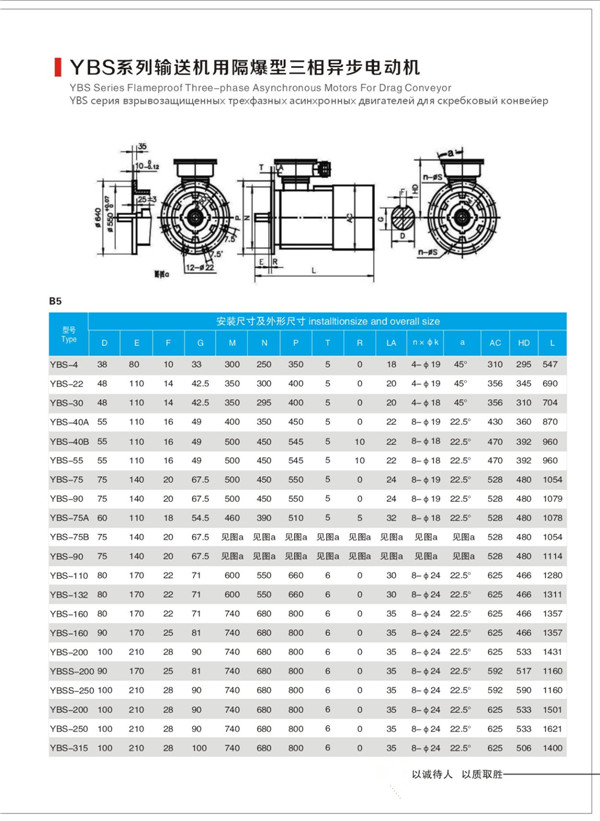

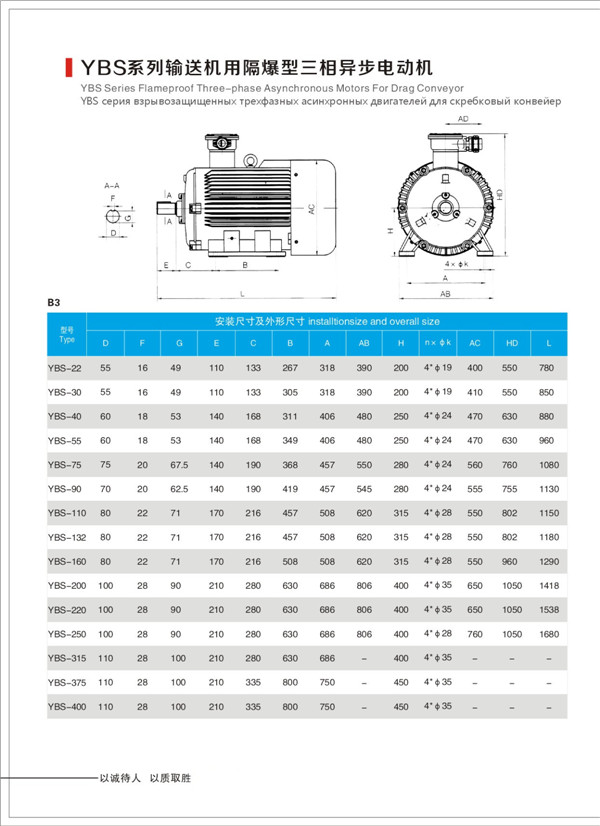

安裝方式：B3、B5
絕緣等級：F、H
防護等級：IP55
冷卻方式：風冷、水冷
防爆標志：Ex d I

4 電動機的使用條件

4.1 電動機使用環境條件

4.1.1 環境空氣溫度隨季節變化，一般不超過-15~+35℃

4.1.2 海拔不超過1000m。

4.1.3 環境空氣大相對濕度不超過95%（當溫度為+25℃時）。

4.2 電動機使用電氣條件

4.2.1 額定頻率50Hz。

4.2.2 額定電壓為380、660、1140、380/660、660/1140V，允許滿壓直接起動。

4.2.3 電動機定額為連續工作制定額，工作制類型為S1。

4.2.4 電動機定子繞組采用F級絕緣系統或H級絕緣系統。定子繞組的溫升（電阻法）按85K考核（其中機座號315L的2、4極，允許按105K考核）。

  注：當電動機使用的環境條件及電氣條件不符合第3.1、3.2條的規定時，見電動機銘牌及附注標牌。

5 結構說明

5.1 電動機外殼的防護等級為IP55。

5.2 電動機的結構及安裝型式為IMB3、IMB5。

5.3 電動機主體外殼材質：機座采用鋼板制造，具有較高的抗沖擊、碰撞能力，其余外殼零部件均采用不低于HT250的灰鑄鐵制成。

5.4 電動機具有一端圓柱形軸伸，借彈性聯軸器或正齒輪轉動。

5.5 電動機接線盒位于機座頂部，接線盒進線方式為橡套電纜，接線盒內設有三個或六個接線端子，適用于單電壓或雙電壓。接線盒進線口分為單進線口（機座號H132~315）和雙進線口（機座號H250~315），供聯接引入電纜。若電動機采用雙進線口接線盒，而外接電纜用單口進線時，另一進線口的密封圈必須用金屬堵棒堵上，并在密封圈兩側用不小于2mm厚的金屬墊圈封口，然后用接線盒斗將其壓緊在密封圈上，以保證接線盒的防爆性能。接線盒內另設一個銅質接地螺桿或鋼質鍍鋅螺栓，供接地使用。
